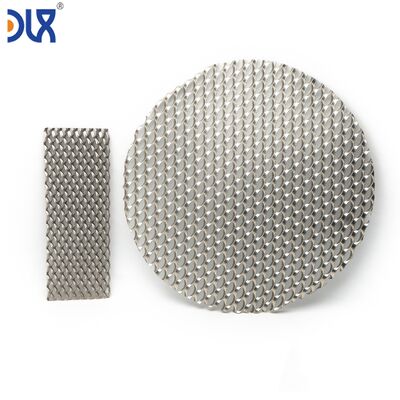

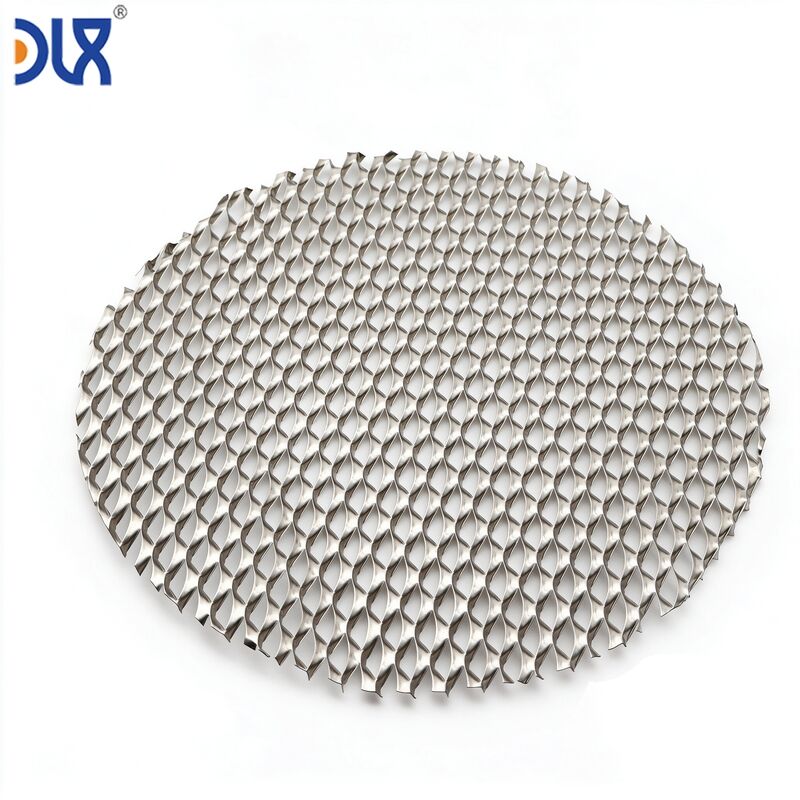

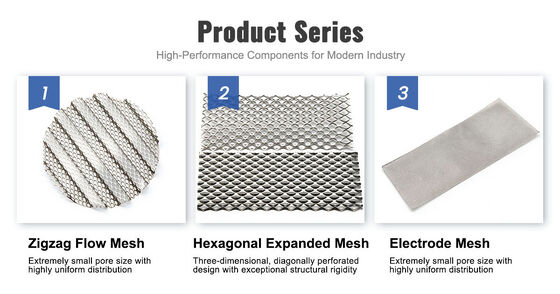

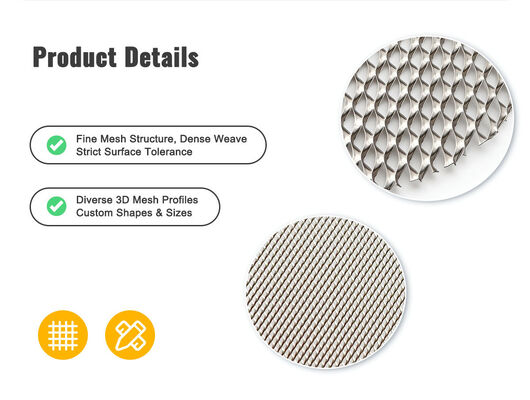

Malha Corrugada de Níquel Puro — Design de Canal de Fluxo 3D para Distribuição de Água e Gás em Eletrolisadores

Uma malha plana move elétrons. Uma malha corrugada move elétrons, água e gás — em três dimensões. Na Changzhou DLX Alloy Co., Ltd., nossa malha corrugada de níquel puro pega um substrato de níquel plano tecido ou expandido e o forma em um perfil de onda preciso — criando canais de fluxo paralelos que guiam a água para a superfície do eletrodo e varrem o gás do produto para longe dele. Ao contrário dos campos de fluxo de placas bipolares usinadas que custam centenas de dólares por placa, a malha corrugada oferece a mesma função de distribuição de fluxo por uma fração do custo — e ao contrário da malha plana que depende de caminhos aleatórios de liberação de gás, a geometria de corrugação projetada garante que cada centímetro quadrado de área do eletrodo receba fornecimento de água fresca e remoção de gás desobstruída. Passo, amplitude, tamanho da folha e tipo de substrato personalizados produzidos de acordo com o design da sua célula eletrolisadora.

Em um eletrolisador PEM operando a 2 A/cm², o ânodo produz aproximadamente 12 mililitros de oxigênio por minuto por centímetro quadrado de área ativa. Esse oxigênio deve escapar da camada catalítica, através da camada de transporte poroso e para fora da célula — tudo isso sem bloquear o fluxo de água fresca para o catalisador. Uma malha plana oferece um plano 2D: água e gás competem pelo mesmo espaço, no mesmo plano, criando limitações de transporte de massa que limitam a densidade de corrente.

Uma malha corrugada separa os fluxos em duas zonas funcionais: os vales do canal transportam água para o eletrodo, e os picos do canal criam espaço livre para o gás se acumular e sair. O passo da corrugação determina quantos caminhos de fluxo paralelos existem por centímetro de largura do eletrodo. A altura da corrugação determina a área da seção transversal de cada canal de fluxo — e, portanto, a taxa máxima de fluxo de gás antes que a coalescência de bolhas bloqueie o canal. Juntos, passo e altura definem a hidráulica do campo de fluxo — e ambos são parâmetros que você especifica em seu desenho.

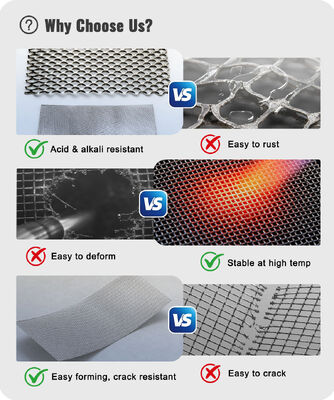

• Fluxo projetado, não canais aleatórios — Malha plana entre uma placa bipolar e um eletrodo cria pontos de contato aleatórios. A água encontra o caminho de menor resistência. Bolhas de gás se acumulam em zonas mortas. Malha corrugada cria canais paralelos determinísticos — cada centímetro quadrado de eletrodo vê a mesma pressão de suprimento de água e o mesmo caminho de remoção de gás. A uniformidade da densidade de corrente melhora. Pontos quentes de falta de água local desaparecem.

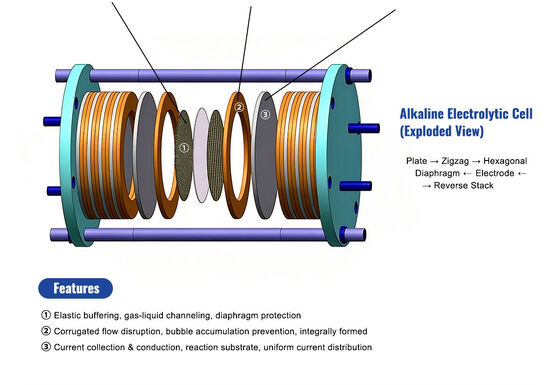

• A corrugação é o espaçador — um componente, três funções — Em uma célula alcalina de zero gap, você precisa de: um coletor de corrente, um separador gás-líquido e um espaçador para manter o gap eletrodo-membrana. A malha corrugada faz tudo isso em uma única peça. O material da malha transporta a corrente. Os canais de corrugação separam o gás do líquido. A altura do pico define o gap. Menos componentes significam menos etapas de montagem e menos modos de falha.
• Formado a partir de nossa própria malha de níquel — não de dois fornecedores diferentes — O substrato de malha plana é tecido ou expandido internamente a partir de nosso próprio fio ou chapa de níquel. A corrugação é formada internamente em uma formadora de engrenagens de precisão. O recozimento é feito internamente. Você não está comprando malha de uma empresa e a corrugando por outra — com cada uma culpando a outra se o componente acabado falhar no seu teste de célula.
• Passo e altura da corrugação mantidos de acordo com sua tolerância — Nosso processo de formação de engrenagens usa rolos de formação retificados de precisão com perfis de dentes cortados para o passo e amplitude especificados. Tolerância de passo ±0,1 mm; tolerância de altura ±0,05 mm. Estes não são rolos de corrugar genéricos — eles são cortados para o seu design de campo de fluxo.
• Recozido após a formação — sem tensões, dimensionalmente estável — A corrugação da malha endurece o níquel em cada dobra. Sem recozimento pós-formação, a malha volta sob compressão da pilha e a altura do canal muda. Realizamos recozimento em solução após a formação — o perfil de corrugação é travado e a malha permanece na altura especificada sob compressão, ciclo após ciclo.
• Zonas de contato planas nos picos e vales — bom contato elétrico — Nossa opção de perfil trapezoidal fornece superfícies de contato planas tanto no pico (em contato com a camada adjacente acima) quanto no vale (em contato com a camada abaixo). Isso maximiza a área de contato elétrico em comparação com uma onda senoidal onde o contato é teoricamente uma linha. Mais área de contato = menor resistência interfacial = menor tensão da célula.

A maioria das empresas que oferecem malha corrugada não fabrica a malha. Elas compram malha plana, passam por uma máquina de corrugar e enviam. A química do fio de níquel, a integridade da trama, a condição de recozimento — nada disso está sob o controle delas. Quando o desempenho da sua célula varia de lote para lote e você rastreia a causa raiz até a malha, você descobre que o fornecedor da malha mudou sua fonte de fio sem avisar ninguém, e o novo fio tem 0,2% a mais de ferro do que o lote de qualificação.

Na DLX, a cadeia é linear e transparente. Nossa fornalha de fusão produz lingote de níquel puro de acordo com o seu grau especificado. Nosso laminador ou linha de trefilação produz a chapa ou fio que se torna seu substrato de malha plana. Nosso tear de tecelagem ou prensa de expansão faz a malha plana. Nossa formadora de engrenagens a corruga de acordo com suas especificações de passo e amplitude. E nosso forno de atmosfera controlada recoz a malha corrugada acabada para travar a geometria do perfil e aliviar as tensões de formação. Cinco etapas, uma instalação, um sistema de qualidade, um ponto de responsabilidade.

• Instalação integrada de 12.000 m² — fusão, trefilação, laminação de tiras, tecelagem, expansão, corrugação, recozimento, inspeção. Toda a cadeia de processo sob o mesmo teto.
• Capacidade de corrugação: passo 2,0–8,0 mm, amplitude 0,5–3,0 mm, perfil senoidal ou trapezoidal. Substrato: metal tecido (todos os padrões) ou expandido.
• ISO9001 com rastreabilidade completa de fusão a malha; credenciado SGS; inspeção BV e TÜV disponível. Fabricação controlada por desenho com inspeção de primeira peça.

Fonte: catálogo de produtos DLX Alloy. Química certificada do lingote à malha corrugada acabada.

Inspeção por terceiros porSGS, BV ou TÜV disponível. Amostra grátis de 5 folhas para avaliação de desenho de OEM de eletrolisador.

• Como seleciono o passo e a amplitude corretos para minha célula?

  Comece com sua densidade de corrente alvo e taxa de produção de gás por célula. Maior densidade de corrente requer mais capacidade de remoção de gás — aumente a amplitude ou diminua o passo para adicionar área de seção transversal do canal. Sua modelagem de fluxo (CFD) deve guiar os parâmetros iniciais. Se você não tiver um modelo CFD, podemos fornecer amostras de folhas em 2–3 combinações de passo/amplitude para testes empíricos em célula única. A maioria dos clientes converge para sua geometria ideal em duas iterações.

• A corrugação pode ser orientada em um ângulo em relação às bordas da folha?

  O padrão é canais paralelos ao comprimento da folha — isso se alinha com a direção natural do fluxo da entrada para a saída na maioria dos projetos de célula. Se o seu projeto exigir canais em um ângulo (por exemplo, 45° para fluxo cruzado), as folhas são cortadas após a corrugação no ângulo especificado. As bordas cortadas cruzarão os canais de corrugação em um ângulo — algumas extremidades abertas do canal ficarão expostas. Podemos discutir se isso é aceitável para o seu projeto ou se a orientação do rolo de formação deve ser ajustada.

• Qual é a malha corrugada mais fina que você pode produzir?

  Espessura total (espessura do substrato + amplitude da corrugação): mínimo de aproximadamente 0,7 mm para substrato tecido com fio de 0,10 mm e amplitude de 0,5 mm. O mínimo prático é impulsionado pelo diâmetro do fio do substrato — o fio deve suportar a dobra nos picos de corrugação sem fraturar. Para substrato de metal expandido, a espessura total mínima é de aproximadamente 0,9 mm com chapa de 0,15 mm e amplitude de 0,6 mm.

• O processo de corrugação danifica a superfície da malha?

  Não — nossos rolos de formação são polidos para evitar marcas na superfície do níquel. A malha se curva em torno de um raio controlado em cada pico e vale. O recozimento pós-formação alivia quaisquer tensões superficiais da dobra. A condição da superfície da malha corrugada acabada é equivalente à condição da superfície do substrato plano — se o substrato foi recozido brilhante, a malha corrugada é recozida brilhante.

• Você pode produzir malha expandida corrugada da mesma forma que a malha tecida corrugada?

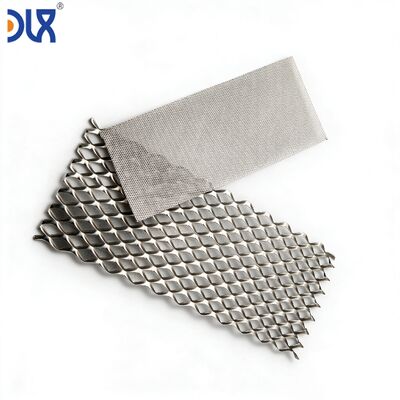

  Sim. A malha de níquel expandida pode ser corrugada com o mesmo processo de formação. A principal diferença é que a malha expandida tem direcionalidade — o padrão de diamante tem uma orientação no sentido do comprimento e no sentido da largura. Os canais de corrugação devem ser alinhados com a direção LWD para máxima integridade mecânica através dos rolos de formação. Confirmaremos a orientação ideal durante a revisão do desenho.
