5s
+1
Submission successful!
|
| Marca: | DLX |
| Número do modelo: | Metal puro do níquel |
| Quantidade mínima: | 15KG |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 500 toneladas por mês |

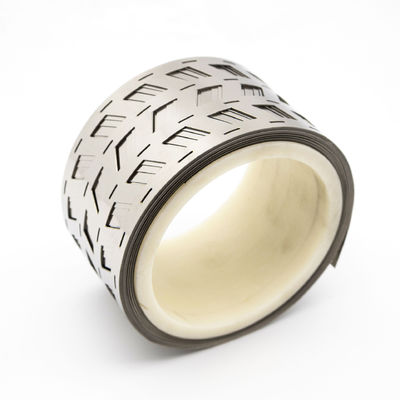

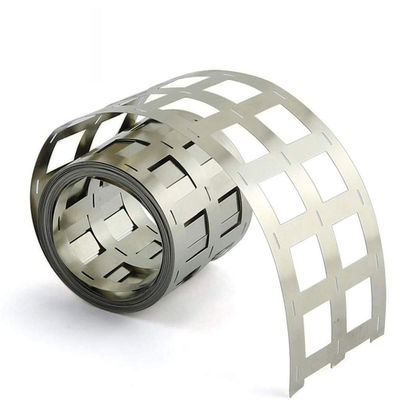

A corrosão é o assassino silencioso das baterias, uma placa que parece perfeita na montagem pode perder a sua película de passivação depois de meses de ar salgado.vapor eletrolítico ou ciclo de condensação ️ a linha de solda enferruja primeiroO remédio não é um revestimento mais grosso; é um metal básico que não precisa de um.Esta fita de níquel de alta pureza (N6/Ni201/Ni200/N4) tem uma resistência estável, filme passivo auto-curável, cortado para tolerâncias de bateria e verificado por bobina, para que os pacotes 18650 mantenham a sua impedância estável através de ciclos de temperatura e umidade.
| Dimensão | Distância | Tolerância |
|---|---|---|
| Espessura | 00,05 ∼0,5 mm | ±0,01 mm (≤0,2 mm) / ±0,02 mm (>0,2 mm) |
| Largura | 5 ‰ 200 mm | ± 0,10 mm |
| Altura da abertura (borda da fenda) | - Não. | ≤ 0,03 mm |
| Camber | - Não. | ≤ 1 mm / m |
| Peso da bobina | 10 ‰ 500 kg | por bobina |
A corrosão no níquel começa quando as impurezas (Fe, Cu, Mn) se segregam nos limites do grão, formando células micro-galvânicas que se tornam locais de iniciação de fossa.Uma maior pureza da base significa menos pontos de defeito e um filme passivo mais uniforme.
| Grau | Ni+Co | Impurezas principais (Fe / Cu / C) | Comportamento de corrosão |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | Fe ≤0,04 / Cu ≤0,015 / C ≤0.01 | Número mínimo de locais de iniciação para a corrosiva extrema |
| N6 (NP2) | ≥ 99,5% | Fe ≤0,10 / Cu ≤0,10 / C ≤0.10 | Custo equilibrado e resistência à corrosão |
| Ni201 | ≥ 99,0% | C ≤ 0,02 (baixa em carbono) | A zona de solda mantém-se imune ao ataque intergranular. |
| Ni200 | ≥ 99,2% | C ≤ 0.15 | Maior nível de carbono; risco de sensibilização em caso de solda, serviço em seco |
Para as baterias expostas a eletrólitos ou ciclos úmidos, o N6 e o Ni201 dão a confiabilidade de um metal base resistente à corrosão a um custo previsível.
| Ambiente de serviço | Modo de ataque | Melhor nota | Notas |
|---|---|---|---|
| Eletrólito alcalino (células KOH, Ni-MH) | Ataque alcalino + zona de solda intergranular | Ni201 | Baixo carbono mantém a solda HAZ passiva |
| Spray de sal / atmosfera marinha | Cloreto de cloreto | N4 / N6 | Alta pureza estabiliza o filme passivo |
| Atmosfera industrial (SO2, poeira) | Corrosão geral | N6 | Melhor relação custo/resistência |
| Ciclos de condensação/umidade | Electroquímicos de ponto de orvalho | N6 / Ni201 | Opção de superfície passivada disponível |
A resistência à corrosão vive na superfície. A fita brilhante recozida forma uma película de óxido uniforme que re-pasiva rapidamente; a fita laminada a frio pode ser fornecida limpa ou passivada para função corrosiva.
| Finalização da superfície | Melhor para | Nota de corrosão |
|---|---|---|
| Arrefecidos, brilhantes | Tabs soldadas, ambientes corrosivos | Película passiva uniforme, re-pasivação mais rápida |
| De peso superior a 200 g/m2 | Fabrico a partir de fibras sintéticas | Recomenda-se a passivação ou a limpeza |
| Óleo (antioxidante) | Armazenamento prolongado, trânsito | Remover antes da solda |
| Passivados (citrinos) | Serviço de contacto de eletrólitos | Compatível com soldagem |
| Grau | Ni Conteúdo | Melhor Aplicação | Preço de referência (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | Eletrónica a vácuo | 420 ¢ 480 |
| Ni201 | ≥ 99,0% | Serviço de alta temperatura | 350 ¢ 390 |
| Ni200 | ≥ 99,2% | Bateria, produtos químicos | 340 ¥380 |
| N6 (NP2) | ≥ 99,5% | Corrosão industrial | 300 ¥340 |
FOB Porto da China, sujeito ao tamanho e à quantidade da bobina.
Fonte: Catálogo de produtos DLX, família de níquel puro (classificações N4 / N6 / Ni200 / Ni201).
| Elementos (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | - Não. | - Não. |
| Não. | - Não. | - Não. | ≥ 99.0 | ≥ 99.2 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.02 | ≤ 0.15 |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Sim | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| - Não | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | - Não. | - Não. |
| Mg | ≤ 0.01 | ≤ 0.10 | - Não. | - Não. |
| Imóveis | Valor |
|---|---|
| Densidade | 80,908 g/cm3 |
| Ponto de fusão | 1435 ∼ 1446 °C |
| Temperatura de Curie | 358 °C |
| Resistência à tração (anilhada) | ≥ 462 MPa |
| Alargação (anulada) | ≥ 35% |
| Dureza (anilhada) | 90 ¢ 120 HB |
| Modulo de cisalhamento | ≈ 76 GPa |
| Resistividade elétrica | 00,096 μΩ·m (20 °C) |
| Conductividade térmica (Ni200) | 70.2 W/m·K |
| Ponto | Detalhes |
|---|---|
| Formulário | Círculo de fenda / fita plana, comprimentos personalizados |
| Dimensões | 0.05 ∼0,5 mm de espessura * 5 ∼200 mm de largura |
| Temperatura | Recheado (M) / semi-duro / duro, por processo de formação |
| Superfície | Outros, de peso superior a 20 g/m2 mas não superior a 30 g/m2 |
| Margem | Fenda, abertura ≤ 0,03 mm |
| Embalagem | Papel antirruda + barreira à humidade + palete de compensado |
As alegações de corrosão são verificadas, não assumidas; os lotes de produção são amostrados para determinar o desempenho em salinidade ASTM B117, juntamente com as verificações de tração, dureza e borras de fenda;Cada bobina passa espessura gauging através da larguraA composição química é fixa por calor e uma CTM EN 10204 3.1 é emitida mediante pedido.
As bobinas são enroladas em papel anti-ferrugem com uma barreira de umidade, fixadas em paletes de compensado e amarradas para transporte marítimo ou aéreo; as IDs das bobinas e os números de lote dão total rastreabilidade até ao calor.Os tamanhos padrão são enviados em 3 ¢ 7 dias a partir do estoqueAs amostras de 0,5 kg gratuitas são enviadas dentro de 3-5 dias.
Desde 2002, a Changzhou DLX Alloy tem enviado tiras de liga de níquel para clientes de baterias, produtos químicos e instrumentação em todo o mundo.000 m2 de instalação de níquel exclusivo com um número de lote que remonta à sua composição térmicaEssa rastreabilidade é o que permite aos fabricantes de embalagens auditar os nossos dados de corrosão e dimensões tão facilmente como auditam a sua própria produção,com certificação ISO9001 e SGS e 1,200 toneladas de capacidade anual.
O aço revestido só protege enquanto o revestimento estiver intacto ∙ As bordas cortadas e as zonas de solda expõem o núcleo de aço, o que corrói e aumenta a resistência ao contato.O níquel puro é resistente à corrosão através da secção transversal completa e a sua película passiva se reforma após danos à superfície.
Tabs soltas no serviço de eletrólito alcalino: Ni201 (C ≤ 0,02%) para manter a zona de soldagem passiva. Corrosão geral ou ciclo úmido sem eletrólito pesado:O N6 oferece a mesma classe de pureza a um custo mais baixo.
Os lotes de produção são amostrados para determinar o desempenho do ASTM B117 em matéria de salinagem, sendo emitido, mediante pedido, um MTC EN 10204 3.1 com os resultados dos ensaios.
O MOQ é de 5 kg. Uma amostra de 0,5 kg gratuita está disponível para N6 e Ni200; as amostras de N4 e Ni201 são cobradas e reembolsadas com a sua primeira encomenda superior a 50 kg.
Sim
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
