5s
+1
Submission successful!
|
| Marca: | DLX |
| Número do modelo: | Metal puro do níquel |
| Quantidade mínima: | 15KG |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 500 toneladas por mês |

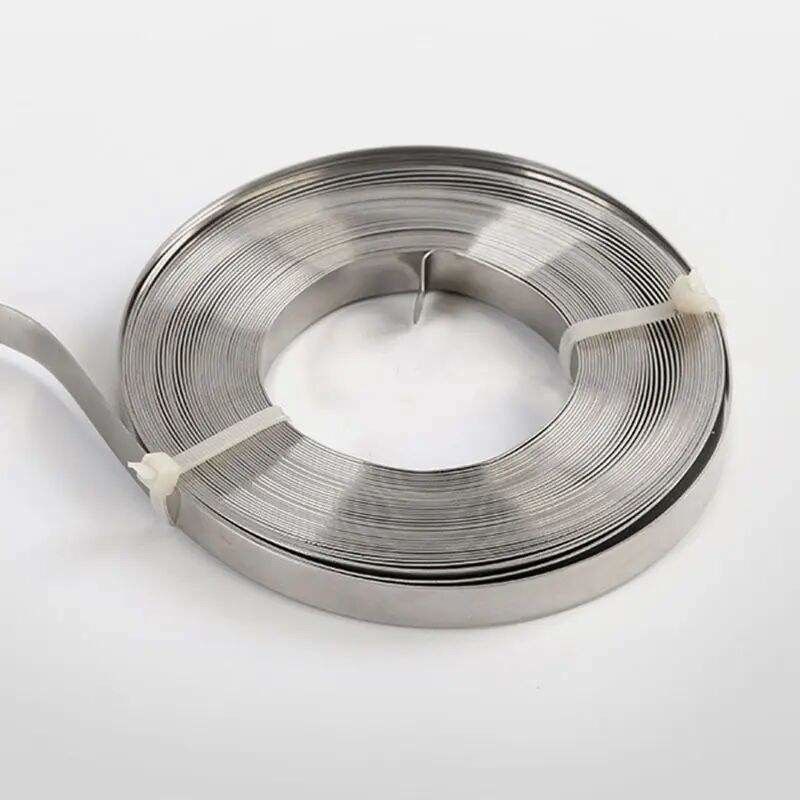

A produção de baterias falha silenciosamente: uma ficha cuja espessura flutua em dois centésimos de milímetro altera a energia de soldagem,resistência ao contacto e consistência de célula em célula em mil embalagens montadasEnquanto isso, os conectores de aço galvanizados ou cobertos de níquel corroem na linha de solda sob vapor eletrolítico, transformando um componente de 2 cêntimos em uma falha de campo.Esta fita de níquel puro N6 (NP2) / Ni201 é cortada para as tolerâncias de qualidade de bateria para que a sua barra de pressão, linha de soldagem e teste de impedância final são executados em um material que se comporta de forma idêntica bobina após bobina.
| Dimensão | Distância | Tolerância |
|---|---|---|
| Espessura | 00,05 ∼0,5 mm | ±0,01 mm (≤0,2 mm) / ±0,02 mm (>0,2 mm) |
| Largura | 5 ‰ 200 mm | ± 0,10 mm |
| Altura da abertura (borda da fenda) | - Não. | ≤ 0,03 mm |
| Camber | - Não. | ≤ 1 mm / m |
| Peso da bobina | 10 ‰ 500 kg | por bobina |
As lâminas da bateria são soldadas por resistência ou laser, e a zona afetada pelo calor entra brevemente na janela de precipitação de carburo de 425 ° 760 ° C. O teor de carbono decide se essa zona permanece dúctil em serviço.
| Imóveis | Ni200 (UNS N02200) | Ni201 (UNS N02201) | N6 (GB, NP2) |
|---|---|---|---|
| Max carbono | 00,15% | 00,02% | 00,10% |
| Janela de sensibilização | 425 ∼ 760 °C | 425 ∼ 760 °C | 425 ∼ 760 °C |
| Risco de corrosão intergranular após solda | Alto teor de substâncias corrosivas | Muito baixo | Moderado |
| Serviço recomendado | Não soldados, secos, < 15 °C | Junções soldadas no serviço eletrolítico/alcalino | Indústria geral, optimizada em termos de custos |

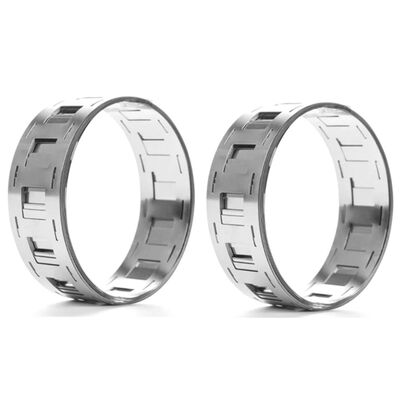

Para embalagens de 18650 que apresentem ciclos de temperatura e exposição a eletrólitos, especificar Ni201 para folhas soldadas; utilizar N6 quando a formação e o enroscamento predominarem e a carga de corrosão for leve.
Caída de tensão por comprimento de barra de 10 mm, calculada a partir da resistividade 0,096 μΩ·m (níquel puro, 20 °C):
| Faixa (t * w) | Secção transversal | Caixa @10 A | Caixa @20 A |
|---|---|---|---|
| 0.1 * 6 mm | 0.6 mm2 | 16 mV | 32 mV |
| 0.15 * 6 mm | 0.9 mm2 | 11 mV | 21 mV |
| 0.2 * 8 mm | 1.6 mm2 | 6 mV | 12 mV |
| 0.3 * 8 mm | 2.4 mm2 | 4 mV | 8 mV |
Regra geral para o projeto da ficha: manter a queda por ficha abaixo de ≈20 mV na corrente máxima para limitar o aquecimento resistivo dentro da embalagem.
| Processo | Parâmetro (intervalo de partida) | Faixa típica |
|---|---|---|
| Soldadura por pontos de resistência | 1.5·3.0 kA, 150·300 N de força no eléctrodo, 5·15 ms | 00,02 mm |
| Soldadura a laser | 300-800 W, velocidade de deslocamento 0,5-2 m/min | 00,15 ‰ 0,3 mm |
| Soldadura por ultra-som | Amplitude de 20-40 μm, força de pinça de 0,3 0,6 MPa | 00,3 mm |
Os valores são pontos de partida da indústria; fornecemos amostras gratuitas de 0,5 kg para que possa bloquear os parâmetros na sua própria linha de produção.
| Materiais | Resistividade @20 °C | Integridade da solda | Corrosão por eletrólitos |
|---|---|---|---|
| Níquel puro (N6/Ni201) | 0.096 μΩ·m | Homogéneo, sem camada de revestimento | Excelente film passivo estável |
| Aço níquel | ≈0,15 μΩ·m (núcleo de aço) | Delaminados de revestimento na borda da soldadura | Corrosão do aço em bordas de corte |
| O cobre-níquel (CuNi) | 00,40 ‰ 0,50 μΩ·m | Maior resistência, maior entrada de calor | Muito bem. |
O aço revestido ganha no primeiro custo e perde na qualidade da soldagem e na estabilidade da impedância a longo prazo, os dois parâmetros que decidem a confiabilidade do pacote de baterias.
| Grau | Ni Conteúdo | Melhor Aplicação | Preço de referência (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | Eletrónica a vácuo | 420 ¢ 480 |
| Ni201 | ≥ 99,0% | Serviço de alta temperatura | 350 ¢ 390 |
| Ni200 | ≥ 99,2% | Bateria, produtos químicos | 340 ¥380 |
| N6 (NP2) | ≥ 99,5% | Corrosão industrial | 300 ¥340 |
FOB Porto da China, sujeito ao tamanho e à quantidade da bobina.
Fonte: Catálogo de produtos DLX, família de níquel puro (classificações N4 / N6 / Ni200 / Ni201).
| Elementos (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | - Não. | - Não. |
| Não. | - Não. | - Não. | ≥ 99.0 | ≥ 99.2 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.02 | ≤ 0.15 |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Sim | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| - Não | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | - Não. | - Não. |
| Mg | ≤ 0.01 | ≤ 0.10 | - Não. | - Não. |
| Imóveis | Valor |
|---|---|
| Densidade | 80,908 g/cm3 |
| Ponto de fusão | 1435 ∼ 1446 °C |
| Temperatura de Curie | 358 °C |
| Resistência à tração (anilhada) | ≥ 462 MPa |
| Alargação (anulada) | ≥ 35% |
| Dureza (anilhada) | 90 ¢ 120 HB |
| Modulo de cisalhamento | ≈ 76 GPa |
| Resistividade elétrica | 00,096 μΩ·m (20 °C) |
| Conductividade térmica (Ni200) | 70.2 W/m·K |
| Ponto | Detalhes |
|---|---|
| Formulário | Círculo de fenda / fita plana, comprimentos personalizados |
| Dimensões | 0.05 ∼0,5 mm de espessura * 5 ∼200 mm de largura |
| Temperatura | Recheado (M) / semi-duro / duro, por processo de formação |
| Superfície | De cor branca ou branca, oleados ou secos |
| Margem | Fenda, abertura ≤ 0,03 mm |
| Embalagem | Papel antirruda + barreira à humidade + palete de compensado |
Cada bobina passa pela medição de espessura em toda a largura, inspecção de fenda e verificações de superfície; os lotes são amostrados para tração,verificação da dureza e da salinidade por pulverização ASTM B117A composição química é fixa por calor e uma CTM EN 10204 3.1 é emitida mediante pedido.
As bobinas são enroladas em papel anti-ferrugem com uma barreira contra a umidade, fixadas em paletes de compensado e amarradas para transporte marítimo ou aéreo; as IDs das bobinas e os números de lote permitem uma completa rastreabilidade até ao calor.Tamanhos padrão embarcar em 7 ¢ 15 diasAs amostras de 0,5 kg gratuitas são enviadas dentro de 3-5 dias.
A Changzhou DLX Alloy opera uma fábrica de liga de níquel integrada verticalmente desde 2002: fusão, laminação a quente e a frio, corte de precisão e ensaios internos sob um mesmo teto de 12.000 m2.Porque a fábrica produz apenas ligas de níquel., não há risco de contaminação cruzada de aço ou cobre no próprio material do qual dependem as baterias.Fornecemos a fita de material de bateria como parceiro de processo, não apenas como armazém.
Se as fichas estiverem soldadas e a embalagem estiver exposta a eletrólitos ou álcalis, escolha Ni201 (C ≤ 0,02%) para evitar a sensibilização da zona de solda.O N6 oferece a mesma pureza a um custo menor.
O MOQ é de 5 kg para todos os produtos. Uma amostra de 0,5 kg gratuita está disponível para N6 e Ni200; as amostras de N4 e Ni201 são cobradas e reembolsadas com a sua primeira encomenda acima de 50 kg.
Espessura ±0,01 mm em tiras até 0,2 mm, largura ±0,10 mm e borbulha de borda de fenda ≤0,03 mm, verificada por bobina.
Sim, a EN 10204 3.1 MTC com a composição química completa e os resultados dos ensaios mecânicos está disponível por lote.
Sim, envie o seu passo, contagem de tabulações e desenho de formação.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
