Tira de Níquel de 34,5 mm de Passo Largo 2P — Ponte da Série de Duplo Vão para Configurações de Bateria 18650 Escalonadas

34.5 mm é aproximadamente o dobro do passo padrão de 18,5 – 19,5 mm de célula única.Ele é usado quando um conector de níquel deve se estender através de uma posição de célula para alcançar a próxima, normalmente em layouts de pacote 2P de fila escalonada, ligações em série entre grupos paralelos fisicamente separados, ou desenhos em que uma barreira térmica ou uma costela estrutural se situa entre as duas células a ligar.Em vez de soldar a mão um fio de salto através da lacuna, a fita pré-formada de 34,5 mm fornece uma ponte rígida e repetível com qualidade de soldagem consistente em ambas as extremidades.

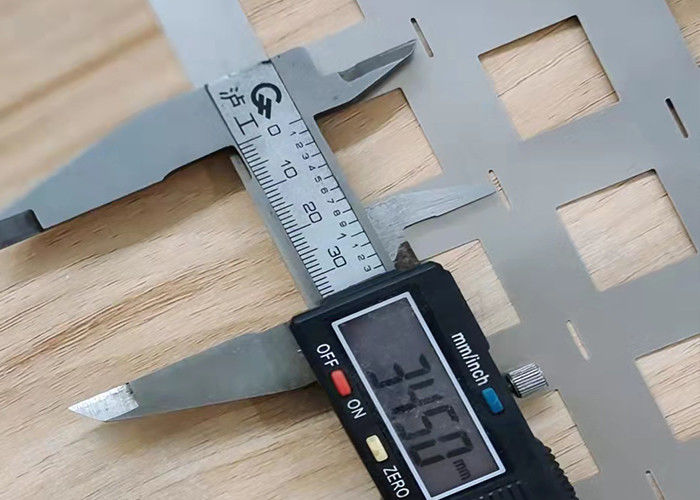

34.5 mm corresponde a dois diâmetros de células 18650 normais (2 * 18,25 mm nominais, ajustados para o pequeno espaço entre as células num suporte).Este campo aterrissa as guias de soldagem diretamente no centro da célula 1 e célula 3 em uma matriz linearSe o seu layout requer uma distância diferente de duplo span, digamos 37mm para 21700 células, podemos cortar um dado personalizado.Forneça a sua medição centro-a-centro e nós confirmaremos viabilidade dentro de 24 horas.

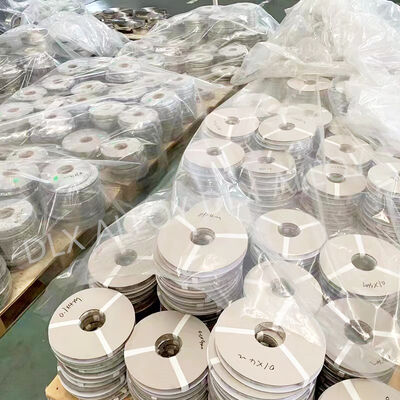

A matriz de 34,5 mm é mantida em nossa biblioteca de ferramentas, mas as rodadas de produção são agendadas com base na demanda este não é um item de execução contínua como 19,5 mm pitch.Podemos enviar dentro de 3 ¢ 7 dias úteisSe for necessária uma nova corrida de estampagem, o prazo é de 7 a 10 dias úteis.

A ponte em si adiciona um comprimento curto de condutor de níquel, aproximadamente 15 mm mais longo do que um conector padrão de um só passo.,Isto acrescenta cerca de 1,9 miliohms de resistência em série, negligenciável no contexto de um pacote de baterias onde a resistência interna da célula individual é de 20-50 miliohms.A qualidade da soldagem nas guias é idêntica à faixa de passo padrão porque a geometria da guias, o material e a superfície permanecem inalterados.

Sim, a mesma estampa N4, N6, Ni200, e Ni201, só muda a bobina de entrada.Se as suas pontes de série estiverem expostas à humidade marinha ou ao ar com sal (comum em embalagens ao ar livre onde a ponte corre ao longo do exterior da embalagem), N4 a 99,9% de Ni com Fe ≤ 0,04% fornece a maior margem de corrosão.
