5s
+1
Submission successful!
|
| Marca: | DLX |
| Número do modelo: | níquel ni200 puro |
| Quantidade mínima: | 2kg |
| Preço: | Negociável |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 500 toneladas por mês |
Um pacote 8P 18650 consome muita corrente. Com oito células em paralelo, você está passando 40–80A contínuos por um único plano de tira em aplicações de e-bike e ferramentas elétricas. Nessas correntes, uma interconexão de aço niquelado desenvolve pontos quentes em meses — o revestimento microfissura em cada ponto de solda, o substrato de aço oxida, a resistência de contato aumenta e o pacote se degrada. Níquel puro com teor mínimo de 99,6% não faz isso. Sem revestimento para falhar, sem substrato para enferrujar, sem resistência crescente para rastrear com um multímetro seis meses após a montagem. A DLX estampa a tira de níquel 8P com passo de 18,5 mm — o espaçamento padrão mais apertado para células 18650 — nas classes N4, N6, Ni200 e Ni201 em espessuras de 0,1/0,15/0,2 mm. Cada conector no carretel mantém o mesmo passo, a mesma superfície e a mesma química do primeiro.
99,6% de Níquel Mínimo — Sem Ferrugem, Sem Falha de Revestimento, Sem Deriva de Resistência
O aço niquelado custa menos na compra, mas custa mais ao longo da vida útil do pacote. Quando o revestimento microfissura em cada ponto de solda — e isso acontecerá — o aço exposto enferruja, a resistência de contato aumenta e o aquecimento I²R acelera a degradação. O níquel puro com 99,6% de Ni é o mesmo material por toda parte. Não há substrato para expor, nenhum revestimento para falhar e nenhum mecanismo de corrosão que se ative sob condições normais de operação da bateria.

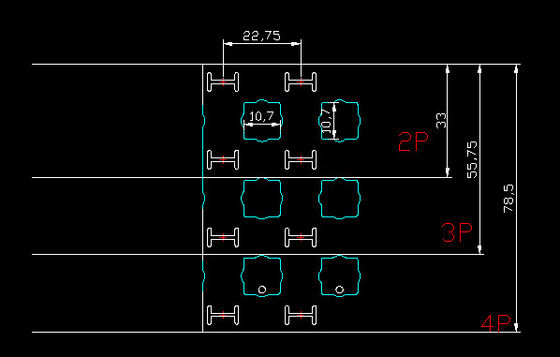

Passo de 18,5 mm — Espaçamento Mais Apertado Padrão para 18650, Sem Ar Morto
A 18,5 mm de centro a centro, as células ficam com aproximadamente 0,5 mm de folga — a folga mínima compatível com suportes de células 18650 padrão. Cada milímetro de passo desnecessário adiciona comprimento ao pacote. Para uma configuração 8P * 10S, a troca de 20,2 mm para 18,5 mm de passo economiza mais de 13 mm na largura do pacote — muitas vezes a diferença entre caber em um invólucro padrão e pagar por um invólucro personalizado.
Configuração 8P — Pré-formada, Sem Corte Manual de Oito Elos por Grupo de Células
Construir um pacote 8P com elos individuais significa cortar, posicionar e soldar 16 peças de níquel separadas por grupo série. A DLX envia a tira 8P como um único componente pré-formado: carregue o carretel, indexe a tira e solde todas as oito células em uma única passagem. A mão de obra por pacote cai de minutos para segundos. O alinhamento é repetível porque a geometria da tira também é.
Espessura de 0,1 / 0,15 / 0,2 mm — Combine a Corrente Sem Exagerar
Três bitolas padrão, cada uma recozida a hidrogênio para dureza consistente. 0,1 mm para pacotes abaixo de 20A contínuos. 0,15 mm — o cavalo de batalha da indústria — lida com 20–50A com configurações padrão de solda de 8–12 Ws. 0,2 mm para aplicações de alta descarga de 50–80A onde a área da seção transversal deve manter as perdas I²R abaixo de 2% da capacidade do pacote. Usar 0,2 mm onde 0,15 mm seria suficiente adiciona peso desnecessário e dificuldade de soldagem — estocamos todos os três para que você não precise comprometer.
Instalação Apenas de Níquel — A Pureza no Certificado é Real
A planta de 12.000 m² da DLX processa apenas níquel e ligas de níquel. Nenhum aço inoxidável, cobre ou aço corre na mesma linha de produção. Quando a especificação da sua tira diz 99,6% de Ni no mínimo, a leitura do espectrômetro OES do seu lote confirma 99,6% de Ni — não 99,6% menos o que a campanha anterior deixou para trás. Essa distinção importa quando a tira está transportando 80A através de um pacote que você garantiu por três anos.
| Grau | Conteúdo de Ni | Borda de Corrosão | Melhor Aplicação de Pacote | Preço de Referência (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | Ni+Co ≥ 99,9% | Pureza máxima — Fe traço ≤ 0,04%. Para ambientes de pacotes marinhos e de alta umidade onde qualquer corrosão é um evento de garantia. | Pacotes de bateria marinhos, armazenamento de energia externo, baterias de dispositivos médicos | 60 – 68 |
| Ni201 | Ni ≥ 99,0% (C ≤ 0,02%) | Baixo teor de carbono evita ataque na fronteira de grão em temperaturas elevadas sustentadas acima de 315°C. Para pacotes de carga rápida com ciclos térmicos agressivos. | Pacotes de carga rápida de alta taxa C, módulos de VE com gerenciamento térmico ativo | 46 – 54 |
| Ni200 | Ni ≥ 99,2% | Classificação padrão de 99,6% — o benchmark da indústria. Excelente resistência à corrosão para todos os ambientes normais de operação da bateria. | Pacotes de e-bike, módulos de ferramentas elétricas, baterias de eletrônicos de consumo | 36 – 42 |
| N6 | Ni+Co ≥ 99,5% | Proteção contra corrosão econômica para implantações de pacotes internas e com controle climático. | Módulos UPS, armazenamento de energia interno, bancos de bateria solar | 30 – 36 |
Preços FOB Xangai, válidos para pedidos de 5–500 kg. Preços por volume para contratos anuais. MOQ: 5 kg. Amostra grátis de N6 ou Ni200 (0,5 kg) para avaliação. Configurações 1P–8P em estoque; passo de 18,5 mm, 19 mm, 19,5 mm e 20,2 mm disponível.
| Elemento | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Fonte: Catálogo de produtos de ligas DLX. MTC EN 10204 3.1 com composição completa incluída em cada remessa.
| Propriedade | Valor | Unidade |
|---|---|---|
| Resistência à Tração (Rm) | ≥ 462 | MPa |
| Resistência ao Escoamento (Rp0,2) | ~ 170 | MPa |
| Alongamento (A5) | ≥ 35 | % |
| Dureza | 90 – 120 | HB (recozido) |
| Densidade | 8,908 | g/cm³ |
| Ponto de Fusão | 1435 – 1455 | °C |
| Resistividade Elétrica (20°C) | 0,096 | µΩ·m |
| Condutividade Térmica | 70,2 | W/m·K |
| Resistência à Corrosão | Excelente — sem ferrugem, sem ataque galvânico em juntas bimetais, estável em ambientes úmidos e marinhos | |
| Soldabilidade por Ponto | Excelente — formação de nó consistente a 8–12 Ws em soldadores capacitivos padrão | |
| Magnetismo | Ferromagnético | |
Fonte: Catálogo de produtos de ligas DLX. Valores representativos do estado da tira recozida a hidrogênio.
| Parâmetro | Faixa Padrão | Notas |
|---|---|---|
| Graus de Material | N4, N6, Ni200, Ni201 | Apenas níquel puro — sem variantes revestidas ou clad |
| Distância do Passo | 18,5 mm | tolerância de ±0,05 mm; também disponível: 19,0, 19,5, 20,2 mm |
| Configurações | 1P – 8P | Pré-formado, estampado por matriz progressiva |
| Espessura da Tira | 0,10 / 0,15 / 0,20 mm | tolerância de ±0,01 mm |
| Largura da Tira 8P | ~ 110 mm | Oito células * passo de 18,5 mm = vão nominal de 129,5 mm |
| Acabamento da Borda | Livre de rebarbas (corte por eletroerosão a fio) | altura de rebarba < 0,01 mm |
| Superfície | Brilhante, recozida a hidrogênio | Livre de óxido, pronta para soldar |
| Embalagem | Carretel em caixa / bobina em saco plástico | Intercalado com papel VCI |
| MOQ | 5 kg | Amostra grátis para avaliação |
Entrega: 3–7 dias úteis após o pagamento. Frete aéreo para< 30 kg; frete marítimo para a granel. Partida: Xangai.
A Changzhou DLX Alloy Co., Ltd. não apenas alega resistência à corrosão — nós a testamos. Cada lote de produção de tira de níquel é amostrado para exposição acelerada a spray de sal por 96 horas (ASTM B117, 5% NaCl). A tira de níquel puro deve apresentar zero ferrugem vermelha e zero pites visíveis para passar. Executamos cupons de controle de aço niquelado paralelamente como referência — para que nossos clientes vejam, quantitativamente, entre o que estão escolhendo. Essa disciplina de teste, combinada com nossa planta de 12.000 m² apenas de níquel e sistema de qualidade certificado ISO9001 (estabelecido em 2002), significa que a propriedade anticorrosiva que você especifica é uma especificação verificada, não uma alegação de marketing. Atendendo fabricantes de pacotes de bateria em mais de 40 países, a DLX envia 500 toneladas de tira de níquel por mês — cada bobina apoiada por um MTC EN 10204 3.1 específico do lote.
P: Por que a tira de níquel 8P custa mais do que o aço niquelado — e vale a pena?
O aço niquelado custa 40–60% menos na compra. O custo aparece mais tarde: em um pacote que está em campo há 12–18 meses, as microfissuras de revestimento que se formam em cada ponto de solda permitem que o vapor do eletrólito e a umidade ambiente atinjam o substrato de aço. A ferrugem começa. A resistência de contato aumenta de miliohms para dezenas de miliohms. O aquecimento I²R acelera. O pacote perde capacidade e, no pior caso, desenvolve pontos quentes localizados que disparam o BMS ou pior. O níquel puro com 99,6% de Ni não tem substrato para expor e nenhum revestimento para falhar. Ele permanece condutivo. Ele permanece conectado. Para pacotes com garantia superior a seis meses, a matemática favorece o níquel.
P: Qual é a diferença prática entre passo de 18,5 mm e 19 mm?
0,5 mm por célula. Em uma tira 8P, isso são 3,5 mm em toda a largura — pequeno o suficiente para que ambos os passos caibam em suportes de células 18650 padrão, grande o suficiente para que um gabarito usinado para 19 mm não se alinhe corretamente com a tira de 18,5 mm. Meça a distância de centro a centro do seu suporte de célula ou dispositivo de soldagem. Essa medida é o passo que você precisa. Se você estiver projetando um novo pacote e o espaço for limitado, 18,5 mm é a opção padrão mais compacta.
P: Vocês podem fornecer tira 8P em padrões liso (tipo H) e contínuo (tipo U)?
Sim. Padrões tipo H (elos de célula individuais conectados por uma espinha dorsal) e tipo U (serpentina contínua) estão ambos disponíveis na configuração 8P. O tipo H é mais comum para pacotes onde fusíveis de célula individuais são desejados — o elo estreito entre a aba da célula e o barramento principal atua como um fusível sacrificial. O tipo U fornece a menor resistência possível para pacotes de alta corrente onde a fusão é tratada por um circuito BMS separado. Especifique sua preferência na consulta.
P: Como vocês verificam que sua tira não corroerá em minha aplicação?
Executamos testes de spray de sal neutro ASTM B117 em amostras de tiras de cada lote de produção: 5% de NaCl a 35°C por 96 horas contínuas. Critérios de aceitação: zero ferrugem vermelha, zero pites visíveis a 10* de magnificação. Se sua aplicação envolver uma química de eletrólito específica ou condição ambiental além do spray de sal padrão, podemos providenciar testes de cupom de corrosão específicos da aplicação. Forneça seu protocolo de teste e cotaremos a execução de validação.
P: Que espessura devo usar para um pacote 8P?
Para um pacote 8P, os oito caminhos de corrente paralelos compartilham a carga, reduzindo a corrente por tira em comparação com configurações de menor P. 0,15 mm é a recomendação padrão para a maioria das construções 8P 18650 — ele solda de forma confiável a 8–12 Ws e lida com a corrente agregada de um pacote 8P típico. Use 0,2 mm se sua descarga contínua exceder 60A por grupo paralelo ou se seu pacote sofrer choque mecânico ou vibração (ferramentas elétricas, módulos de VE). Use 0,1 mm apenas para aplicações de baixa corrente abaixo de 15A por grupo, onde peso e energia de soldagem são as principais restrições.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
