| Marca: | DLX |
| Número do modelo: | Tipo cabo de par termoelétrico de K MI |
| Quantidade mínima: | 50 |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 100000 metrosmês |

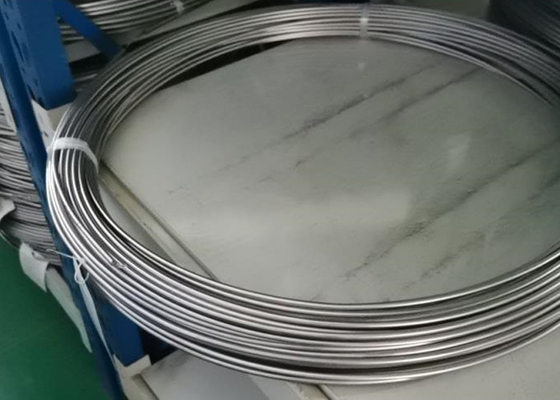

Tipo K SS310 MI 3.2 mm Cabos isolados por minerais para petróleo e gás

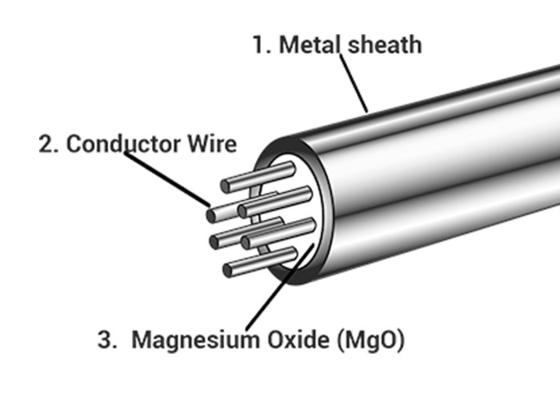

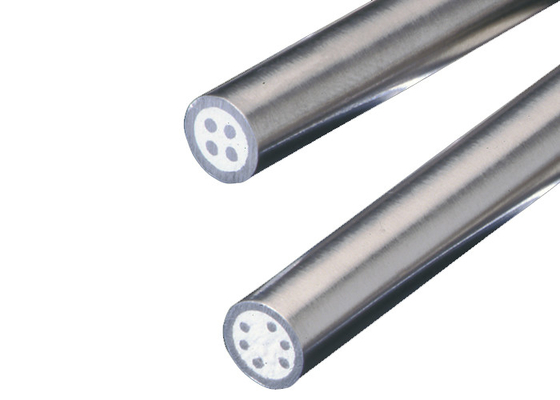

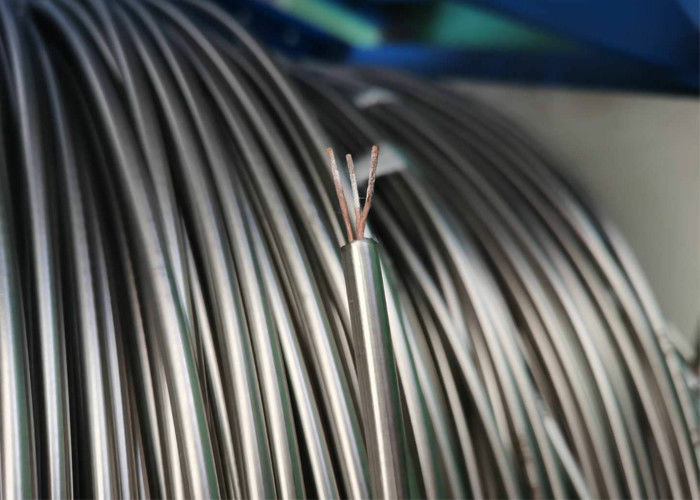

O cabo M.I. (Mineral Insulated) é usado para isolar os fios de termopares uns dos outros e da bainha metálica que os rodeia.Os termopares isolados por minerais são fios térmicos prensados em óxido de magnésio resistente ao fogo que garantem uma resistência a alta pressão.inércia Isoladotem dois (ou quatro quando duplex) fios de termocouple que correm pelo meio do tubo.O tubo é então preenchido com pó de óxido de magnésio e compactado para garantir que os fios estejam adequadamente isolados e separadosO cabo MI ajuda a proteger o fio do termocouple da corrosão e das interferências elétricas.
| Código | Componente dos fios do termocouple | |
| +Pedaço positivo | - Perna negativa. | |
| N | Ni-cr-si (NP) | Ni-si-magnésio (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| B | Rodio de platina - 30% | Rodio de platina - 6% |
| R | Rodio de platina - 13% | De aço |
| S | Rodio de platina - 10% | De aço |
| ASTM | ANSI | CEI | DIN | BS | NF | JIS | GOST |
| (Sociedade Americana de Ensaios e Materiais) E 230 | (Instituto Nacional Americano de Padrões) MC 96.1 | (Norma europeia da Comissão Electrotecnica Internacional 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Normas britânicas) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Normas Industriais Japonesas) C 1602 - C 1610 | (Unificação das especificações russas) 3044 |
Diâmetro: 0,5 a 12,7 mm.
| Para fora da bainha. | Dia do fio de núcleo. | Material da bainha | Duração ((m) | |||||
| A nossa Dia. | Espessura da parede | Tipo K,N,E,J,T | Tipos S, R, B | Tipos K,N | Tipos E, J, T | Tipo S,R | Tipo B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Nome do produto | Código | Tipo | Material da bainha | fora Dia. | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Não é Cr Si-Ni Si | N.C. | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | E.C. | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200 a 100 | |
| SS321 | 100 a 200 | ||||
| SS316 | 100 a 350 |
