| Marca: | DLX |
| Número do modelo: | Tipo cabo de par termoelétrico de S MI |
| Quantidade mínima: | 500 |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 100.000 metros por mês |

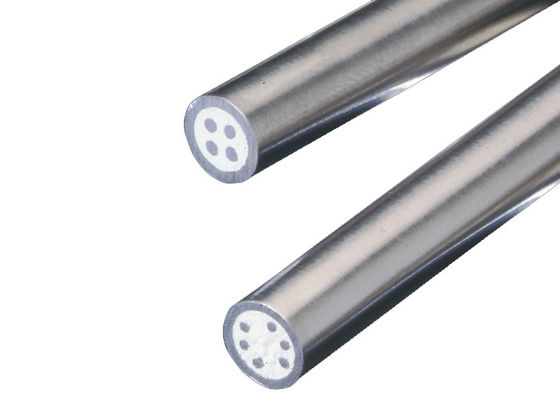

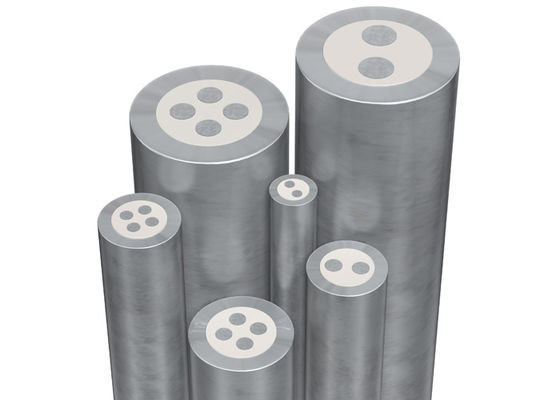

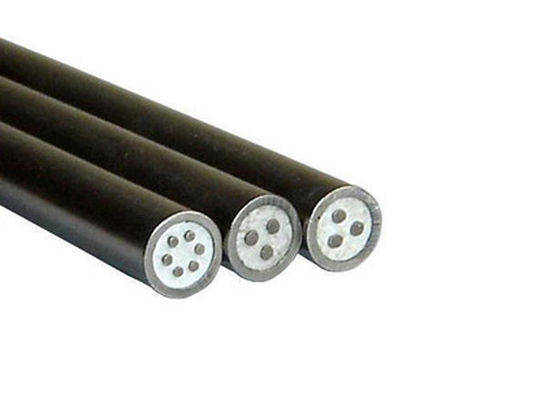

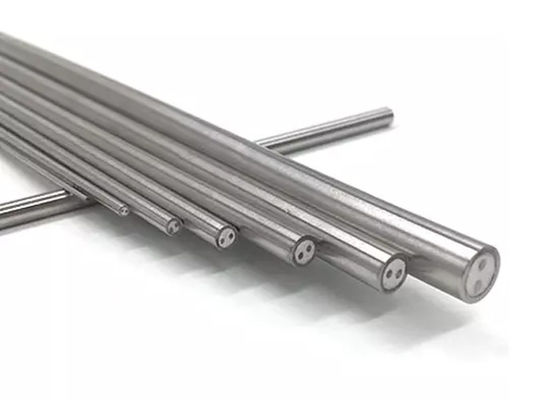

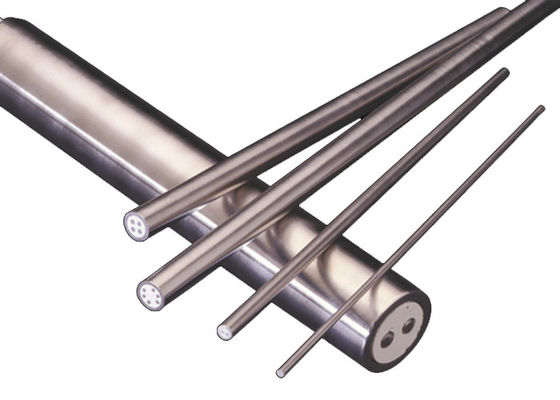

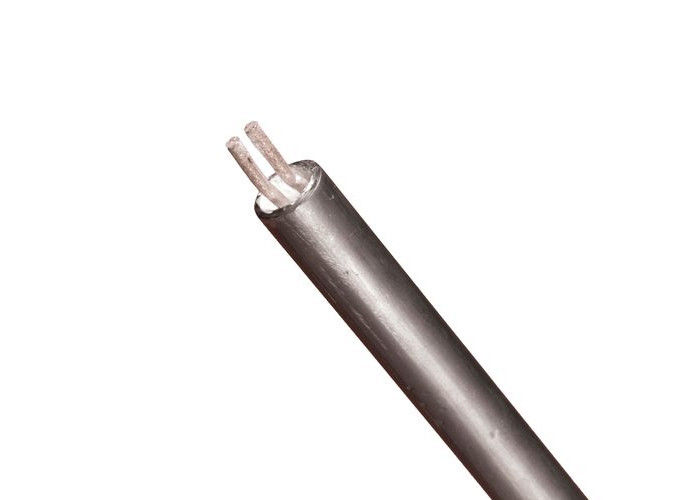

O cabo de termopar MI é usado para isolar os fios do termopar uns dos outros e da bainha metálica que os envolve. O cabo MI possui dois (ou quatro quando duplex) fios de termopar correndo pelo centro do tubo. O tubo é então preenchido com pó de óxido de magnésio e compactado para garantir que os fios estejam devidamente isolados e separados. O cabo com isolamento mineral ajuda a proteger o fio do termopar contra corrosão e interferência elétrica.MI cabo de termopar.
Vantagens:
1, melhorar as propriedades mecânicas e físicas das linhas de medição do termopar.
2, reduzir o custo das linhas de medição
Dentro de uma certa faixa de temperatura, um par de fios isolantes usados no termopar aplicável que possui a mesma característica é chamado de fio de compensação. Quando conectado corretamente com o termopar aplicável, ele estenderá a extremidade de referência do termopar para um local longe do calor ou com temperatura constante.
| Código | Componentes dos fios do termopar | |
| +Perna positiva | -Perna negativa | |
| N | Ni-cr-si (NP) | Ni-si-magnésio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| B | Platina Ródio-30% | Platina Ródio-6% |
| R | Platina Ródio-13% | Platina |
| S | Platina Ródio-10% | Platina |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norma Europeia da International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificação das Especificações Russas) 3044 |
Diâmetro (mm): 0,5 a 12,7 mm.
| Bainha Externa (mm) | Diâmetro do fio central (mm) | Material da Bainha | Comprimento (m) | |||||
| Nosso Diâmetro. | Espessura da Parede | Tipo K,N,E,J,T | Tipos S,R,B | Tipos K,N | Tipos E,J,T | Tipos S,R | Tipo B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nome do produto | código | tipo | material da bainha | Diâmetro externo (mm) | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
