| Marca: | DLX |
| Número do modelo: | Tipo cabo de par termoelétrico de N MI |
| Quantidade mínima: | 50 metros |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 30000 metros por mês |

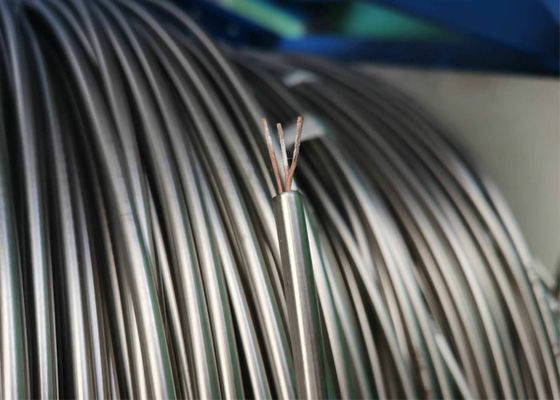

O Cabo Termopar com Isolamento Mineral é isolado por MgO.O Cabo Isolado com MgO é uma boa escolha para fabricação de sondas de alta temperatura, é amplamente aplicado na indústria. O Cabo Termopar com Isolamento Mineral é resistente a altas temperaturas, anticorrosivo, antioxidante, com resposta rápida ao calor.

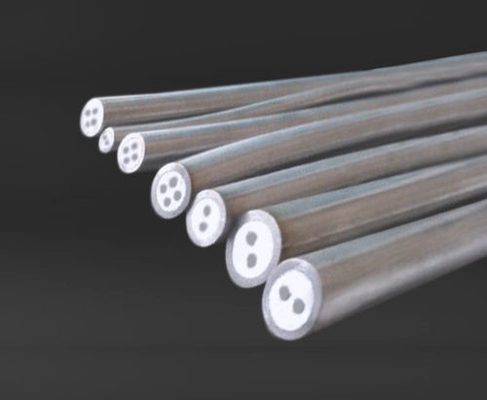

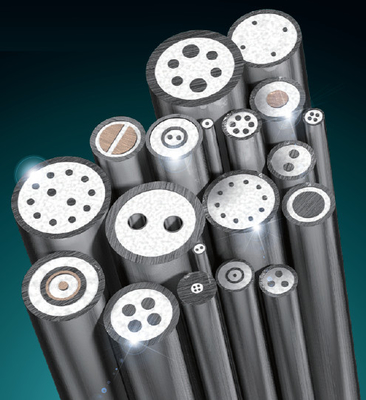

Um cabo termopar com isolamento mineral consiste em dois condutores (às vezes até quatro ou seis) de metais dissimilares. Esses condutores são unidos no lado onde a temperatura deve ser medida (junção quente). Quando unidos corretamente, uma voltagem é produzida que pode ser lida para determinar a temperatura.

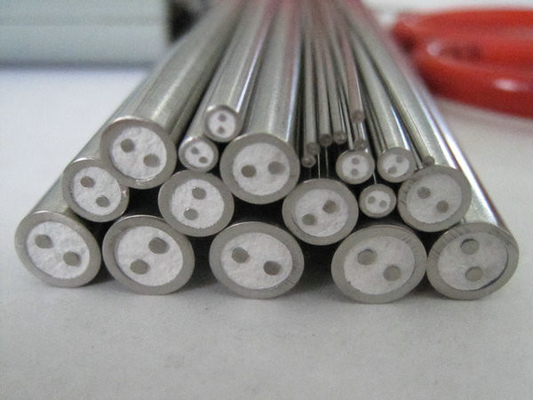

Os metais dissimilares são isolados com óxido de magnésio de alta qualidade e cobertos com um material de revestimento resistente à corrosão, como Inconel ou aço inoxidável. Termopares com isolamento mineral podem fornecer leituras estáveis de medição de temperatura
e são frequentemente usados para altas temperaturas (até 1250°C) em ambientes perigosos.
| Código | Fios componentes do termopar | |
| +Perna Positiva | -Perna Negativa | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnésio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| B | Platina Ródio-30% | Platina Ródio-6% |
| R | Platina Ródio-13% | Platina |
| S | Platina Ródio-10% | Platina |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norma Europeia da International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificação das Especificações Russas) 3044 |
Diâmetro (mm): 0,5 a 12,7 mm.
| Revestimento Externo (mm) | Diâmetro do fio interno (mm) | Material do Revestimento | Comprimento (m) | |||||
| Nosso Diâmetro. | Espessura da Parede | Tipo K,N,E,J,T | Tipos S,R,B | Tipos K,N | Tipos E,J,T | Tipo S,R | Tipo B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nome do produto | código | tipo | material do revestimento | Diâmetro externo (mm) | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constante | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Ferro-Constante | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cobre-Constante | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
