| Marca: | DLX |
| Número do modelo: | Tipo cabo de par termoelétrico de T MI |
| Quantidade mínima: | 50 metros |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de fornecimento: | 100.000 metros por mês |
Modelo: KK, KE, KJ, KT, KN

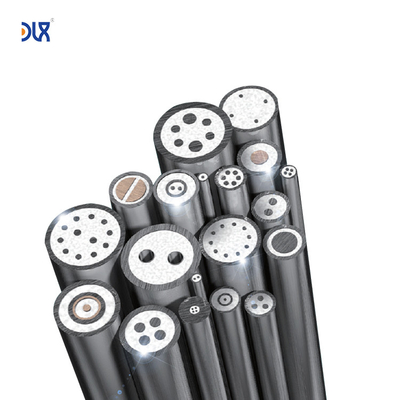

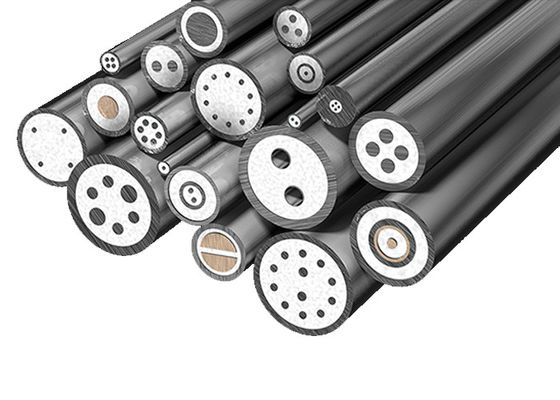

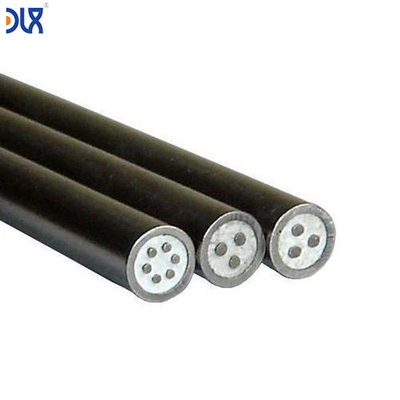

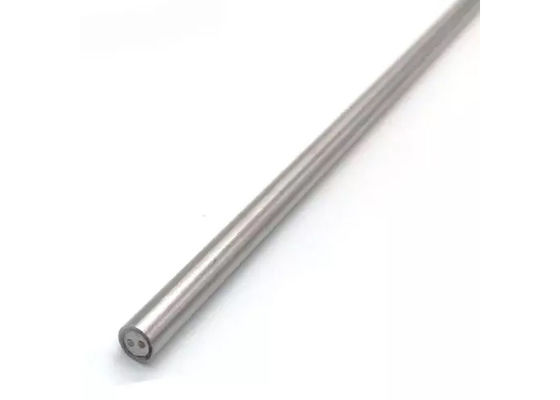

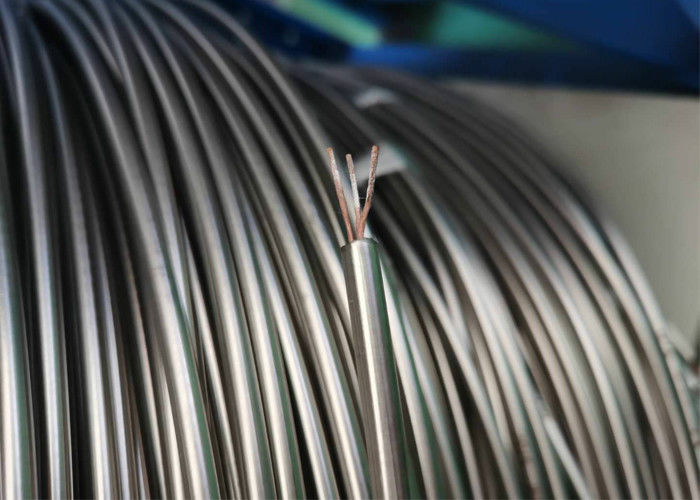

O Cabo de Termopar com Isolamento Mineral é isolado por Mgo.O Cabo Isolado com MgO é uma boa opção para fabricação de sondas de alta temperatura, sendo amplamente aplicado na indústria. O Cabo de Termopar com Isolamento Mineral é resistente a altas temperaturas, anticorrosivo, antioxidante, com rápida resposta ao calor.
Um cabo de termopar com isolamento mineral consiste em dois condutores (às vezes até quatro ou seis) de metais dissimilares. Esses condutores são unidos no lado em que a temperatura deve ser medida (junção quente). Quando unidos corretamente, uma voltagem é produzida que pode ser lida para determinar a temperatura.
Os metais dissimilares são isolados com óxido de magnésio de alta qualidade e cobertos com um material de bainha resistente à corrosão, como Inconel ou aço inoxidável. Termopares com isolamento mineral podem fornecer leituras estáveis de medição de temperatura
e são frequentemente usados para altas temperaturas (até 1250°C) em ambientes perigosos.
| Código | Componentes dos fios do termopar | |
| +Perna positiva | -Perna negativa | |
| N | Ni-cr-si (NP) | Ni-si-magnésio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| B | Platina Ródio-30% | Platina Ródio-6% |
| R | Platina Ródio-13% | Platina |
| S | Platina Ródio-10% | Platina |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norma Europeia da International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificação das Especificações Russas) 3044 |
Diâmetro (mm): 0,5 a 12,7 mm.
| Bainha externa (mm) | Diâmetro do fio do núcleo (mm) | Material da Bainha | Comprimento (m) | |||||
| Nosso Diâmetro. | Espessura da Parede | Tipo K, N, E, J, T | Tipos S, R, B | Tipos K, N | Tipos E, J, T | Tipo S, R | Tipo B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nome do produto | código | tipo | material da bainha | Diâmetro externo (mm) | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
