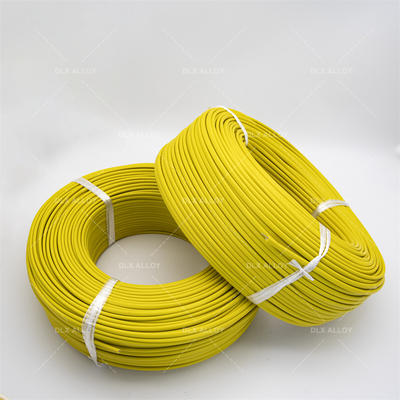

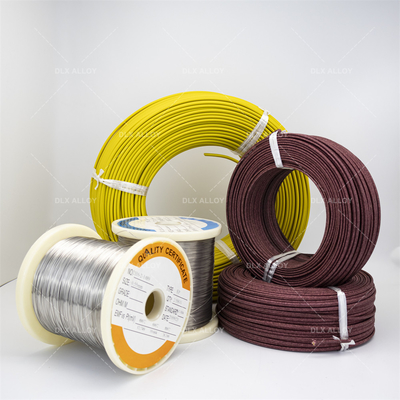

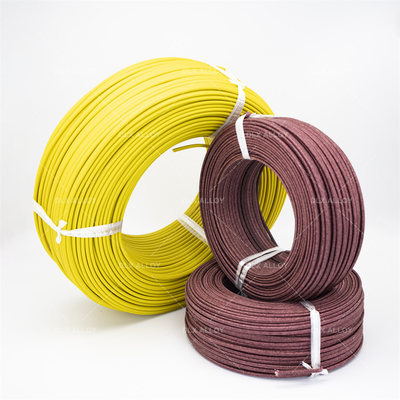

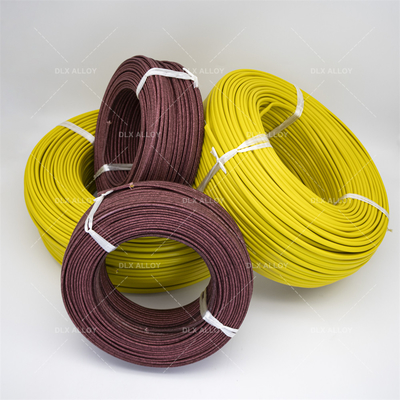

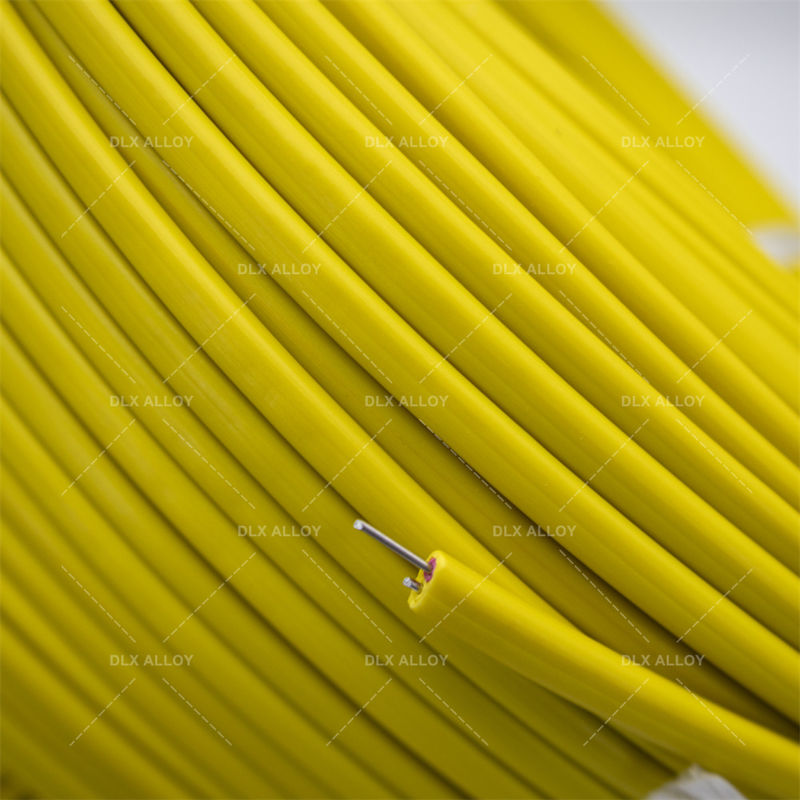

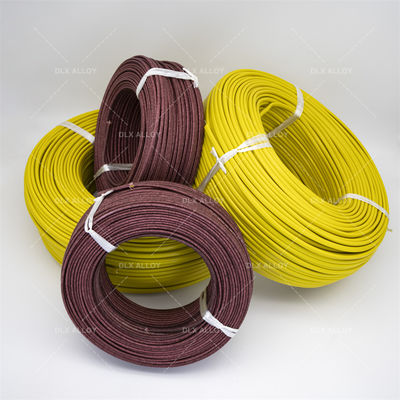

Cabo de Extensão para Termopar Tipo K / J / E / N / T / R / S / B com Revestimento de PVC para Faixa de Temperatura de -20~100°C
Princípio de medição de temperatura do fio de compensação de termopar
A função dos fios de compensação para termopares é estender o eletrodo termoelétrico, ou seja, mover a extremidade fria do termopar e conectá-lo ao instrumento de exibição para formar um sistema de medição de temperatura. O produto é usado principalmente em vários dispositivos de medição de temperatura e tem sido amplamente utilizado em departamentos como petróleo, química, metalurgia e energia.
Geralmente, os termopares podem estar a dezenas de metros do termômetro, e a temperatura na extremidade fria (saída) do termopar é diferente da temperatura ambiente do termômetro (até várias dezenas de graus).
Se forem usados fios de cobre comuns, de acordo com o princípio dos termopares, a junção gerará potencial termoelétrico, o que resultará em erros de medição.
O problema da queda de tensão dos fios de transmissão de longa distância deve-se à alta impedância de entrada do termômetro, à pequena corrente de transmissão (nível micro A) gerada pelo termopar (nível milivolt) e à pequena perda de queda de tensão no fio, que geralmente está dentro da faixa de erro. Portanto, existe um transmissor de termopar que insere sinais de termopar e emite 4-20mA, o que permite a transmissão de longa distância sem a necessidade de fios de compensação.
Se um fio de compensação for usado (que deve corresponder ao número de graduação do termopar), o material metálico utilizado pode gerar o menor potencial termoelétrico possível no ponto de fiação e minimizar os erros de medição de temperatura o máximo possível. Ou seja, mover a extremidade fria do termopar para o termômetro.
|
Equipado com número de graduação termoelétrica |
comum(G)
|
resistente ao calor(H)
|
||
|
Comum
|
Precisão(S)
|
Comum
|
Precisão(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norma Europeia da International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificação das Especificações Russas) 3044 |
Faixa de Temperatura de Trabalho
| Diâmetro/mm | Temperatura de Trabalho Longa Duração /°C | Temperatura de Trabalho Curta Duração /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
