| Marca: | DLX |
| Número do modelo: | Tipo fio da extensão do par termoelétrico de J |
| Quantidade mínima: | 5 |
| Condições de pagamento: | L/C, T/T, Western Union, |
| Capacidade de fornecimento: | 300 toneladas por mês |

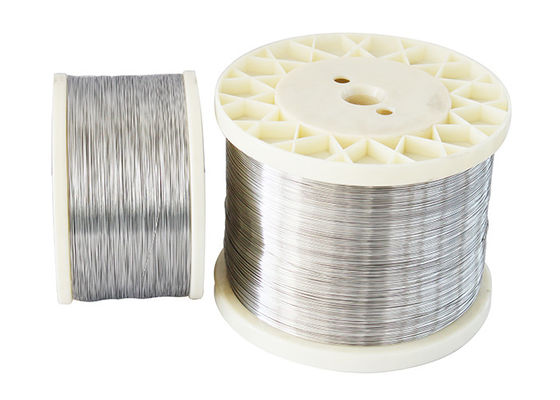

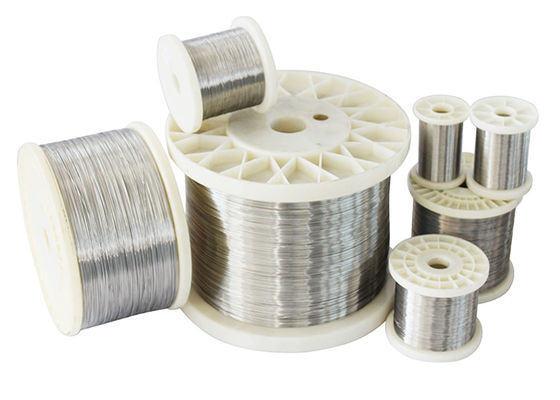

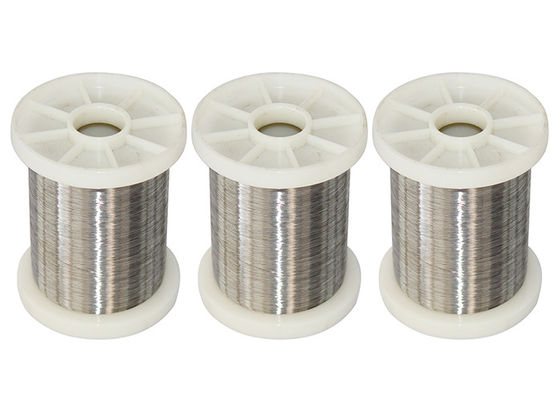

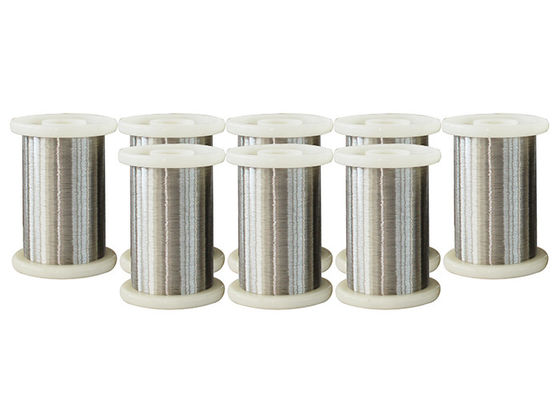

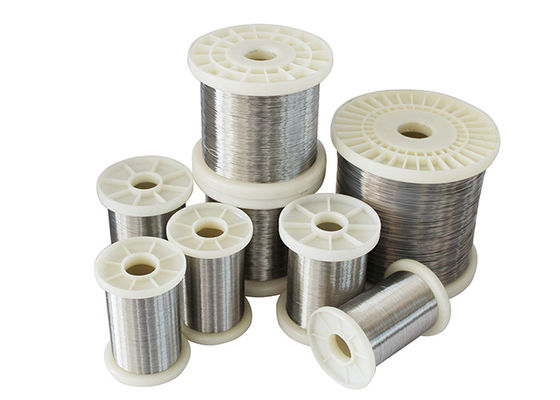

O fio de extensão para termopar Tipo J (JP--Ferro, JN-Cu-Ni) também é conhecido como fio de termopar Ferro-Constantan. É adequado para uso em atmosferas a vácuo, oxidantes, inertes ou redutoras. O elemento de ferro oxida rapidamente em temperaturas acima de 538°C, tornando recomendado o uso de fios de bitola mais grossa para uma vida útil prolongada em temperaturas elevadas.
Nossa instalação de fabricação é especializada na produção de vários fios de compensação para termopares, incluindo os tipos KX, NX, EX, JX, NC, TX, SC/RC, KCA e KCB para instrumentos e cabos de medição de temperatura. Todos os produtos estão em conformidade com:
Esses cabos de compensação para termopares, frequentemente chamados de cabos de instrumentação, são essenciais para a medição de temperatura de processos. Embora semelhantes em construção aos cabos de instrumentação pareados, eles apresentam materiais condutores especializados que correspondem às propriedades termoelétricas dos termopares que conectam.
| Código | Perna Positiva | Perna Negativa |
|---|---|---|
| N | Ni-Cr-Si (NP) | Ni-Si-Magnésio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN |
| E 230 | MC 96.1 | 584-1/2/3 | EN 60584 -1/2 |
| BS | NF | JIS | GOST |
| 4937.1041, EN 60584 -1/2 | EN 60584 -1/2 - NFC 42323 - NFC 42324 | C 1602 - C 1610 | 3044 |
| Diâmetro (mm) | Temperatura de Trabalho a Longo Prazo (°C) | Temperatura de Trabalho a Curto Prazo (°C) |
|---|---|---|
| 0,3, 0,5 | 300 | 400 |
| 0,8, 1,0, 1,2 | 400 | 500 |
| 1,6, 2,0 | 500 | 600 |
| 2,5, 3,2 | 600 | 750 |
| Tipo de Termopar | Fio de Compensação | Classificação de Uso | Temperatura (°C) | EMF Padrão (µV) | Tolerância de Grau de Precisão | Tolerância de Grau Geral |
|---|---|---|---|---|---|---|
| J | JX | G | -25 | -1.239 | ±62 (-1.177~-1.301) | ±123 (-1.116~-1.362) |
| G | 100 | 5.269 | 5.207~5.331 | 5.146~5.392 | ||
| H | -25 | -1.239 | ±62 (-1.177~-1.301) | ±123 (-1.116~-1.362) | ||
| H | 100 | 5.269 | 5.207~5.331 | 5.146~5.392 | ||
| H | 200 | 10.779 | 10.717~10.841 | 10.656~10.902 |
Diâmetros de fio disponíveis: 0,10 a 8,0 mm
