• Extensão do termocoupleFio

O fio de compensação de termopares de tipo T é um fio especial utilizado para ligar termopares de tipo T a instrumentos de medição de temperatura.É usado principalmente para estender a extremidade fria do termopare para compensar o erro de medição causado pela mudança da temperatura da extremidade friaTem um excelente desempenho termoelétrico e estabilidade,e podem manter as mesmas características de força termoelétrica eletromotriz que os termopares de tipo T dentro de uma determinada faixa de temperatura (como -60°C a 260°C).
O fio de compensação do tipo T é geralmente feito de material de liga de cobre-cobre-níquel, e existem muitas opções para materiais de camada de isolamento e revestimento, como cloreto de polivinil (PV),poliperfluoroetileno propileno (FEP) e politetrafluoroetileno solúvel (PFA) para satisfazer os requisitos de utilização em diferentes ambientesOs seus modelos mais comuns incluem o TX-G (utilização geral), o TX-H (utilização geral), o TX-GS (utilização geral de precisão) e o TX-HS (utilização de precisão resistente ao calor).
Este fio de compensação é amplamente utilizado no sistema automatizado de medição de temperatura de petróleo, química, metalurgia, energia elétrica e outras indústrias,que podem melhorar eficazmente a precisão da medição da temperatura e garantir a estabilidade e a fiabilidade do sistema de medição.

• Termócopo WIrão

• Normas

Parâmetro pormenorizado do fio do termocouple

Intervalo de temperatura de funcionamento

• Precisão do tipo T

O termoparo cobre-cobre-níquel (termoparo tipo T), também conhecido como termoparo cobre-constante, é um termoparo metálico de baixo custo ideal para medir baixas temperaturas.Seu elétrodo positivo (TP) é de cobre puro, e o seu elétrodo negativo (TN) é uma liga de cobre-níquel, muitas vezes chamada de constantan. É compatível com a constante EN da constante níquel-cromo, mas não com a constante JN da constante ferro,Apesar de ambos serem chamados de constantan.
O intervalo de temperatura de medição do termocouple cobre-cobre-níquel é de -200 a 350 °C.

• Características

  ---

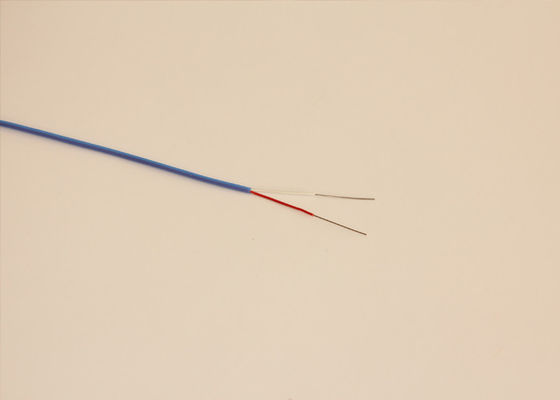

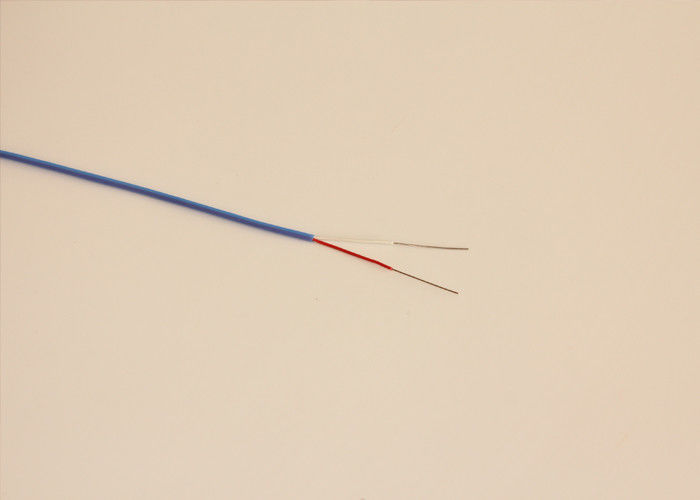

Material e estrutura: o fio de compensação do tipo T é geralmente feito de cobre (elétrodo positivo) e liga de cobre-níquel (elétrodo negativo),e a camada de isolamento é vermelha (elétrodo positivo) e branca (elétrodo negativo).
Faixa de temperatura: a faixa de temperatura de funcionamento do fio de compensação é de -40°C a 70°C ou 105°C para o tipo normal e de -65°C a 200°C ou 260°C para o tipo resistente ao calor.
Nível de precisão: Divide-se em grau comum e grau de precisão, e o grau de precisão tem maior precisão de medição.
Capacidade anti-interferência: Alguns fios de compensação adotam um projeto de blindagem, que pode reduzir efetivamente a interferência eletromagnética.

• Perguntas e respostas

P1: Qual é a função do fio de compensação de termocouples tipo T?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
Q2: Qual é o material do fio de compensação do tipo T?
R2: O material do elétrodo positivo do fio de compensação tipo T é cobre e o material do elétrodo negativo é liga de cobre e níquel.
Q3: Qual é a faixa de temperatura do fio de compensação do tipo T?
A3: A gama de temperaturas de funcionamento do fio de compensação do tipo T é:
Grau normal: -40°C a 70°C ou -40°C a 105°C;
Grau de resistência ao calor: -65°C a 200°C ou -65°C a 260°C.
