Detalhes do produto:

Lugar de origem: CHINA
Marca: DLX
Número do modelo: Tipo fio do par termoelétrico de K MI

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 50 medidores
Detalhes da embalagem: Pacote com caixa da caixa, pacote do carretel da bobina com polybag
Tempo de entrega: 5-21 dias
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 300000 medidores pelo mês
Melhor preço Contato

Informação detalhada

Nome do produto: Fio do par termoelétrico do MI cor: Brilhante
Certificado: ISO9001 Categoria: KP/KN
POSITIVO: Ni-Cr Negativo: A não ser que
Realçar:

cabos de 3.2mm MI

,

Cabo de par termoelétrico de KN MI

,

cabo de par termoelétrico de 3.2mm MI

Descrição de produto

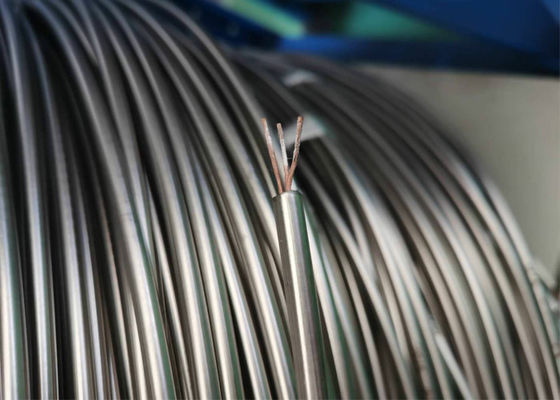

Tipo fio isolado mineral do MI do par termoelétrico de K 0





  • Tipo FIO do par termoelétrico de K MI
Há uns tipos e umas categorias múltiplos de fio do par termoelétrico. Cada tipo de fio do par termoelétrico tem uma combinação específica de ligas do metal. Esta combinação é o que define o tipo de par termoelétrico. O fio da categoria do par termoelétrico é usado para fabricar pontas de prova de par termoelétrico. O fio da categoria do par termoelétrico é usado normalmente para a junção e dentro da bainha da haste.


O cabo de par termoelétrico isolado mineral inslulated por Mgo.MgO isolou o cabo é uma boa escolha para a fabricação de alta temperatura do probr, é aplicado widly na indústria. O cabo de par termoelétrico isolado mineral é resistência de alta temperatura, anticorrosiva, antioxidação, resposta rápida do calor.

Um cabo de par termoelétrico isolado mineral consiste em dois condutores (às vezes mesmo quatro ou seis) de metais dissimilares. Estes condutores são juntados no lado em que a temperatura deve ser medida (junção quente). Quando juntada corretamente, uma tensão é produzida que possa ser lida para determinar a temperatura.



Os metais dissimilares são isolados com o óxido de magnésio de alta qualidade e cobertos com um material resistente à corrosão da bainha, tal como Inconel ou de aço inoxidável. Os pares termoelétricos isolados minerais podem fornecer leituras estáveis da medida da temperatura

e seja usado frequentemente para as altas temperaturas (⁰ até 1250 C) em ambientes perigosos.












  • Fio do par termoelétrico

Código Componente dos fios do par termoelétrico
  pé de +Positive - Pé negativo
N Ni-cr-si (NP) Ni-si-magnésio (NN)
K Ni-Cr (KP) Nial (si) (KN)
E Ni-Cr (EP) Cu-Ni (EN)
J Ferro (JP) Cu-Ni (JN)
T Cobre (TP) Cu-Ni (TN)
B Ródio-30% da platina Ródio-6% da platina
R Ródio-13% da platina Platina
S Ródio-10% da platina Platina



  • Padrões
ASTM ANSI IEC RUÍDO BS N-F JIS GOST
(Sociedade americana para o teste e os materiais) E 230 (Instituto de American National Standard) MC 96,1 (Padrão europeu pela comissão eletrotécnica internacional 584) - 1/2/3 (Deutsche Industrie Normen) EN 60584 -1/2 (Padrões britânicos) 4937,1041, EN 60584 - 1/2 (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 (Padrões industriais japoneses) C 1602 - C 1610 (Unificação das especificações do russo) 3044






  • Escala do tamanho

Diâmetro (milímetro): 0,5 a 12,7 milímetros.



  • Parâmetro


Para fora bainha (milímetros) Diâmetro do fio do núcleo (milímetros) Material da bainha Comprimento (m)
Nosso diâmetro. WallThickness K, N, E, J, tipo de T S, R, B K, tipos de N E, J, tipos de T S, R do tipo B
0,5 0.05-0.1 0.08-0.12 ---

SS304

SS321

SS316

SS310

INCL600

SS304

SS321

SS316

INCL600

INCL800

INCL600

INCL800

500
1 0.1-0.2 0.15-0.2 --- 300
1,5 0.15-0.25 0.23-0.3 --- 200
1,6 0.16-0.26 0.26-0.36 --- 200
2 0.25-0.35 0.4-0.5 0.25-0.3 180
3 0.38-0.48 0.5-0.6 0.30-0.4 80
3,2 0.48-0.58 0.58-0.68 0.30-0.4 75
4 0.52-0.62 0.6-0.7 0.35-0.4 70
4,8 0.73-0.83 0.75-0.85 0.4-0.45 40
5 0.78-0.88 0.80-0.90 0.4-0.45 40
6 0.98-1.08 0.90-1.1 0.45-0.5 30
6,4 1.05-1.15 1.02-1.12 0.45-0.5 30
8 1.30-1.44 1.30-1.40 0.45-0.5 20
12,7 1.75-1.90 1.92-2.05 --- 10



  • Tabela do tipo e da bainha



Nome do produto código tipo material da bainha para fora diâmetro (milímetros) Temperatura
Cr-Ni-si do Ni KK K SS304 0.5-1.0 400
SS321 1.5-3.2 600
SS316 4.0-8.0 800
  0.5-1.0 500
SS310 1.5-3.2 800
INCL600 4.0-6.4 900
  8.0-12.7 1000
NICROBELL 4.0-6.4 900
  8.0-12.7 1200
Si do Si-Ni do Cr do Ni NK N SS304 0.5-1.0 400
SS321 1.5-3.2 600
SS316 4.0-8.0 800
  0.5-1.0 500
SS310 1.5-3.2 800
INCL600 4.0-6.4 900
  8.0-12.7 1000
NICRPBELL 4.0-6.4 900
  8.0-12.7 1200
Cr-Constantan do Ni EK E SS304 0.5-1.0 400
SS321 1.5-3.2 500
SS316 4.0-8.0 800
Fe-Constantan JK J SS304 1,0 300
SS321 1.5-3.2 500
SS316 1.0-8.0 800
Cu-Constantan TK T SS304   -200-100
SS321   100-200
SS316   100-350

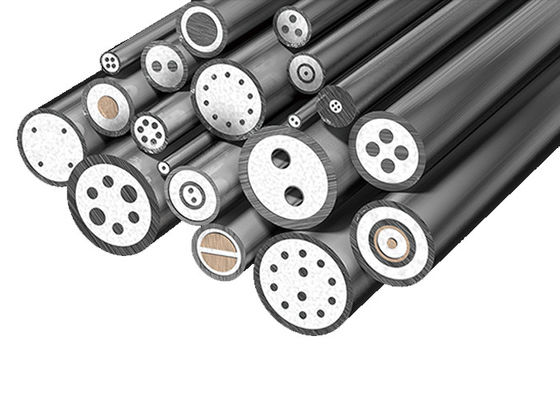

Tipo fio isolado mineral do MI do par termoelétrico de K 1

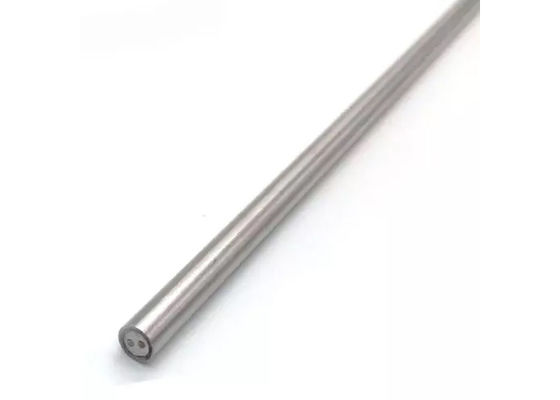

Tipo fio isolado mineral do MI do par termoelétrico de K 2
